北斗/GPS卫星定位行驶记录仪接线安装方法
来源:潍坊智勤GPS定位科技 上传时间:2018-9-20 8:21:36 浏览:1416

1、电源线接法

a) 常电接法
说明:接常电的意思就是终端不管车的ACC开关是否打开,只要电瓶有电,终端即工作;但ACC关闭后,设备会慢慢进入休眠状态。
接法:电源的正极直接接入汽车电瓶正极,负极接汽车负极(即搭铁);
优点:可以24小时监控汽车的状态;缺点:停车时仍然消耗汽车电瓶的电源。终端正常电流为80MA,容量为50A的电池金可以供终端设备连续使用600个小时。

2、8个状态位接线与检验

a) 8个状态位包含:小灯、右转向、左转向、车门、喇叭、刹车;????
b) 对应终端设备第8项菜单[速度和开关量]里8个0,如图

状态检测


c) 开关量基本找线指引:左右转向查找在转向开关、仪表盘、电源分配盒,车门状态查找在门边开关、仪表盘,刹车状态在刹车开关、仪表盘;
d) 部份车型因车辆线路结构或人为改动因素,开关量信号是低电平状态或回流现象,那么当低电平状态时可以加装一个常开常闭型继电器或常开型继电器将低电平信号转换成高平信号;当回流现象时,可以加一个二极管串联于线路中;
e) 开关量状态检验:按终端设备菜单到第8项[速度和开关量],依次检验各个开关量,当触发某个开关量状态时,其值由0变成1,即接线无误。

3.速度模式的选择:

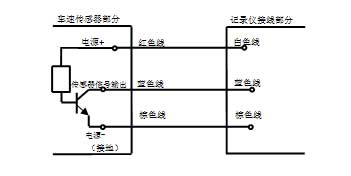

北斗/GPS速度和脉冲速度,CAN速度;GPS速度无需接线,用设置卡选择GPS速度类型,只要终端设备定位有效即可。CAN总线速度,首先用设置卡选择CAN速度模式,然后直接接CAN总线即可。脉冲速度要接车辆脉冲速度信号线,同时选择脉冲速度类型。若车辆是机械式的速度传感器,需加装一个霍尔车速传感器,接法如图

行驶记录仪速度模式


速度传感器的正负极只能跟卫星定位汽车行驶记录仪内部提供的直流5V电源连接,千万不能跟车辆的电源线相连。(即速度传感器电源正极务必接到汽车电源线上的11号白色线;速度传感器电源负极务必接到汽车电源线上的12号棕色线)。


4.紧急报警:

紧急报警按钮的安装首先应考虑方便,以便在求救的时候能够方便操作;其次应考虑特殊情况下的隐蔽性,如盗骗抢劫时不能让对方发现有这个报警设备,一般情况下建议安装在驾驶座附近能让司机触手可及的地方;报警按钮的一头连接

port1的16芯端子的白绿线,报警按钮另一头接汽车电源的负极(或者搭铁)。

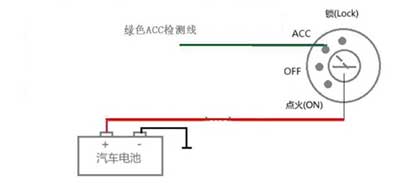

5. ACC检测:

行驶记录仪ACC检测是一个开关量,判断车辆是否处于运行状态;接车辆钥匙的ACC档或ON档。具体的接线是port1的16芯端子的白黑线

ACC检测

6.安装北斗/GPS天线:确保先不给设备供电!


1)注意北斗GPS天线接收盘的弧形面务必向着天空,且上方无金属物遮挡和电磁屏蔽;
2)为了达到最佳效果,GPS天线接收盘的平底面的安装尽量保持平整,倾斜度最好不要超过45;
3)布线尽可能隐蔽:一来是美观,二来是防止无意或者有意的损坏;
4)GPS接收盘建议安装位置:前挡风玻璃下方隐蔽处、前仪表盘下方或者后挡风玻璃下方饰板下,若能安装在车棚顶部接收效果是最好的;
5) GPS天线接口务必接到终端侧面标有GPS的接口上,并确保拧紧,以免长期震动造成接头的松动影响卫星信号的接收;
6) 通常情况下,终端侧面GPS接口是银色的,GPS天线接口也是银色!

7.安装GPRS/CMDA天线:确保先不给设备供电


1) 为了防止信号被干拢,GPRS/CDMA天线要避免与其他控制线交缠在一起;
2) 为了避免GPRS/CDMA信号对车内无线设备造成干扰(如收音机),建议GPRS/CDMA天线与这些设备的距离大于50厘米;
3) GPRS/CDMA天线建议安装位置:前挡风玻璃下面的隐蔽处、座椅下方或者后挡风玻璃下方饰板下面或者直接放在隐蔽处;
4) 为了得到较好的效果,终端与GPRS/CDMA天线与GPS天线最好不要放在一起,尽量保持15厘米以上间距;
5) GPRS/CDMA天线可以用双面胶或者魔术贴固定,天线接头要对准主机的接口且确保拧紧,以免长期震动造成接头的松动影响信号的接收与传输;
6) 通常情况下,终端侧面GSM/GPRS/CDMA接口是金色,GPS接口是银色!
