增强型车载机增加了行车记录仪、道路检测器、图像传输、语音提示等几项功能。增强型GPS车载机可应用于几乎所有目前GPS应用领域，如安防、出租车、车辆租赁行、物流业、长途客运、特种运输、监管运输等等

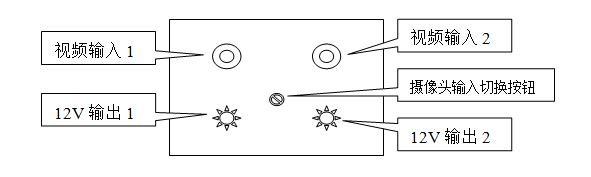

一、 前盖板（双路控制器）
1、12V输出，受控于控制器给摄像头供电，平时没有输出，每次拍片或处于调试状态时送出12V电压，最大输出电流300mA，红色为＋12V，黑色接地，若摄像头有外部供电则可不接，或作为继电器电源用于控制外部供电电源的通断。
2、摄像头输入切换按钮用于在调试状态进行摄像头的选择切换。

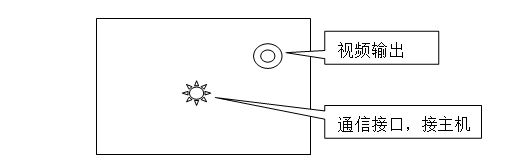

二、后盖板
1、 视频输出：在拍片或调试状态可以输出当前摄像头的视频信号
2、 通信接口接线：
红色：＋5V
黑色：GND
绿色：RX
蓝色：TX
三、安装前自检调试
1、将视频输出接到普通监视器（可用二手的小黑白电视机代替，体积小便于现场操作）。
2、按住维护手柄的查号键2秒直到显示屏出现自检符号（具体请参考安装手册）。
3、自检状态下按手柄“6”键，控制器进入调试状态，12V输出1送出12V电源，监视器出现第一路摄像头的视频信号，用于检测摄像头、调焦距等等。
4、按住摄像头输入切换按钮1秒钟，控制器切换到下一路摄像头进行调试。
5、调试状态下监控中心仍然可以发命令拍摄、传输图片以检查实拍效果。
6、调试完毕后不要忘了将主机退出自检状态。
四、设备分组选择
增强型车载机支持最多8个摄像头，若需要多于2个摄像头，需要增加另外的控制器，逻辑上最多支持4个两路控制器，但由于供电限制实际最多只能驱动2个控制器，如果想多于4路拍照可以用两个4路控制器，这样最多可以接8个摄像头。

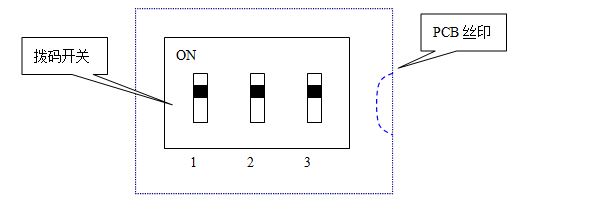

打开控制器可以看到一个拨码开关：
拨码开关的1、2位控制对应的摄像头号（S39命令的Cam_no）如下表（ON=0，第3位忽略）：
拨码开关1 拨码开关2 摄像头1的Cam_no 摄像头2的 Cam_no
0 0 0 1
0 1 2 3
1 0 4 5
1 1 6 7
